高壓氣體儲罐容積怎么定？以氮?dú)庀到y(tǒng)為例，把“峰值流量+允許壓降+響應窗口”算清楚

在高壓氣體系統里，儲罐容積的確定幾乎決定了系統“好不好用”。很多現場問題——壓縮機頻繁啟停、末端壓力忽高忽低、調壓閥振蕩、置換吹掃時壓力掉得太快、氣密試驗供不上氣——本質上都與儲罐容量不匹配有關。常見誤區有兩類：一類是按“日用量”粗略選罐，以為用量大就選大罐；另一類是照搬別的項目參數，忽略本項目的峰值流量與操作窗口。正確思路是把儲罐當作系統的“緩沖電池”，容量要覆蓋上游來不及響應的那段時間，并保證在最不利工況下末端仍滿足最低壓力需求。下面以高壓氮?dú)庀到y(tǒng)為例，把工程上最有效的一套判斷邏輯講清楚。

一、先明確儲罐承擔的功能：穩壓、儲能還是冗余
同樣是氮?dú)鈨?chǔ)罐，不同項目的目的不同：
1）穩壓：希望下游看到穩定入口壓力，減少調壓閥頻繁動作與末端波動。
2）儲能：希望在短時大流量需求（置換、吹掃、試驗）階段，靠?jī)?chǔ)罐放氣支撐負荷。
3）冗余：希望上游短時中斷或切換時，下游不停氣。
功能不同，容量計算的關鍵輸入也不同。穩壓更關注“允許壓力波動范圍”；儲能更關注“峰值流量持續時間”；冗余更關注“應急時間窗口”。

二、把三件事定下來：峰值流量Q、允許壓降ΔP、響應窗口t
工程上最實用的三元組是：

• 峰值流量Q：不是平均流量，而是最不利時刻的瞬時用氣需求。比如多臺設備同時置換、閥門執行器集中動作、試驗快速充氣等。

• 允許壓降ΔP：儲罐從起始?jí)毫1下降到P2，系統仍能滿足下游最低入口要求。P2往往要高于調壓閥穩定工作的最低入口壓力，并留一定裕量。

• 響應窗口t：上游從“開始補氣”到“補氣穩定覆蓋負荷”所需時間。壓縮機啟動、制氮系統爬坡、汽化系統切換都要時間，這段時間就是儲罐必須頂住的窗口。
  只要這三項搞清楚，容積就不會離譜；反過來，如果這三項不清晰，任何“經驗容積”都可能出問題。

三、為什么不能只按日用量選罐
日用量大并不代表需要大儲罐：如果用氣連續且波動小，上游供給能力足，儲罐只要滿足穩壓與小范圍緩沖即可；相反，日用量不大但峰值很高、波動很強、上游響應慢的項目，反而需要更大的緩沖容量。典型例子是：氣密試驗或置換吹掃，平均用量不大，但在短時間內需要大量氣體，且“不能掉壓”。這類項目按日用量選罐幾乎必踩坑。

四、容積確定的工程化步驟（不寫公式也能落地）
你可以按以下步驟執行：
步驟1：列出所有“會拉高瞬時流量”的操作工況

• 開停車置換：一次置換需要多大流量、持續多久？

• 間歇吹掃：吹掃閥開啟時的瞬時流量？

• 氣密試驗：目標壓力、充氣速率、持續時間？

• 執行器集中動作：最差情況下同時動作數量與耗氣？
  步驟2：確定下游最低可接受壓力

• 調壓閥的穩定入口壓力下限

• 末端工藝最低壓力要求

• 管網壓降與閥組壓降估算
  把最低壓力確定為P2，并留裕量。
  步驟3：確定儲罐起始?jí)毫1與上游控制方式

• 上游最高供給壓力與控制點

• 是否允許儲罐長期高壓存儲（與能耗、泄漏風險相關）
  步驟4：確定響應窗口t

• 壓縮機從啟動到穩定輸出的時間

• 制氮系統從低負荷到高負荷的爬坡時間

• 備用氣源切換所需時間
  步驟5：用“三元組”反推容量，并做校核

• 校核1：最不利工況下，儲罐壓力降到P2前能否覆蓋t

• 校核2：補氣后系統是否會過沖導致頻繁泄放

• 校核3：調壓閥是否在合理入口壓力區間工作
  這樣得到的容積，通常比“拍腦袋經驗”更可靠。

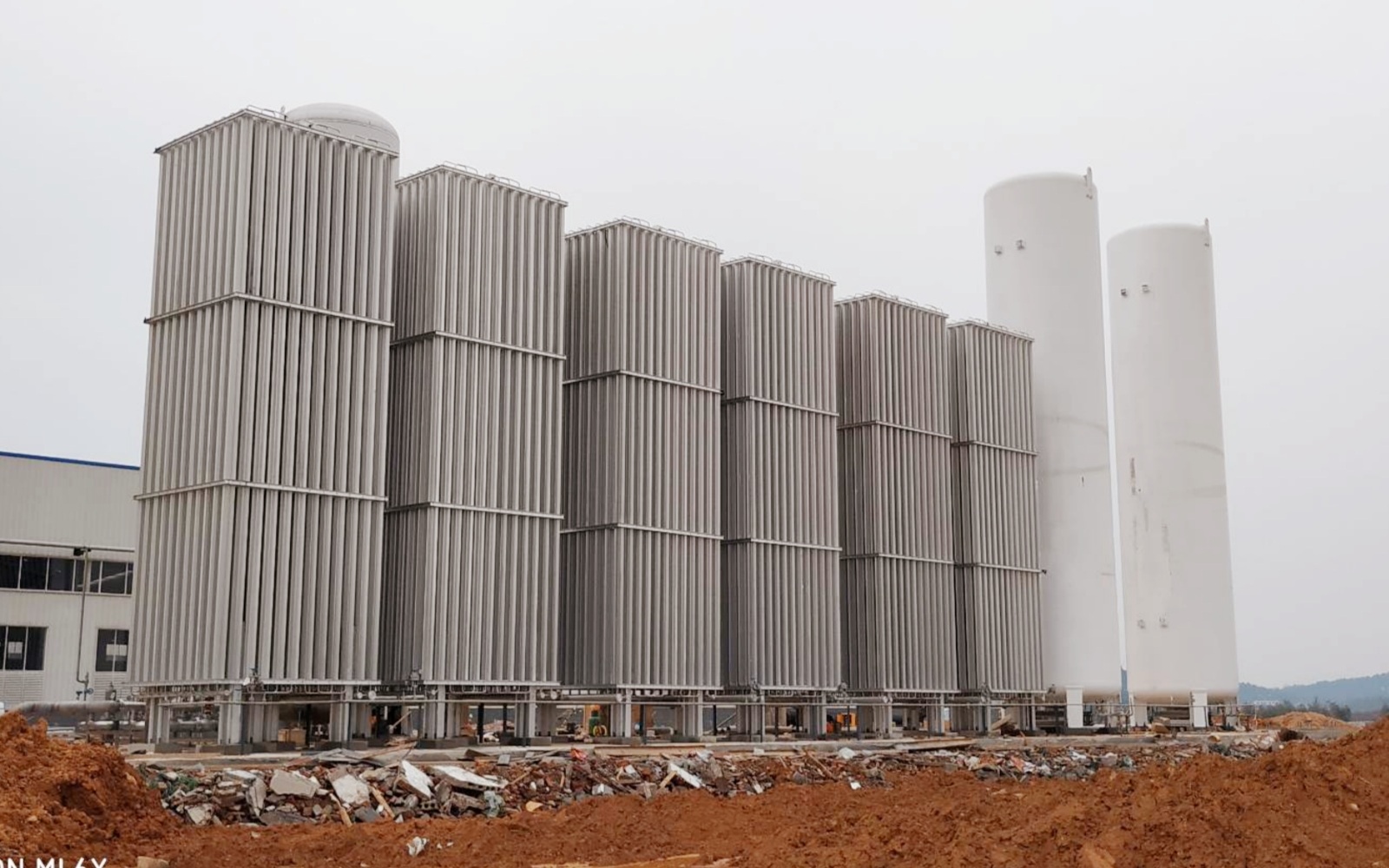

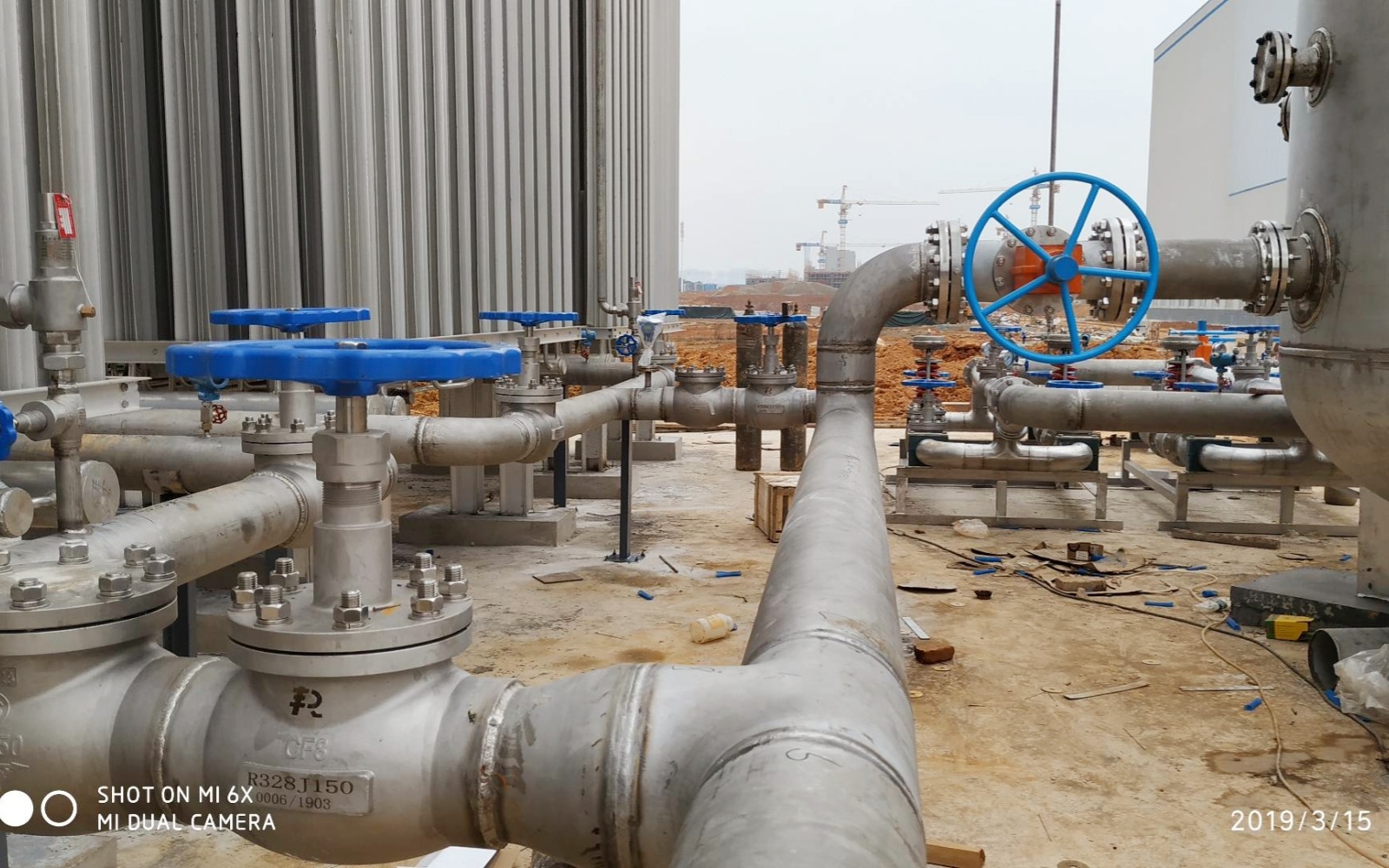

五、別忘了閥組與管網：容量夠，路徑不對也會掉壓
很多現場“掉壓”并不是容量不夠，而是路徑阻力過大或閥組不合理：

• 管徑偏小、局部阻力大，峰值流量時壓降急劇上升；

• 調壓閥選型不匹配，導致振蕩或無法快速跟隨；

• 止回閥、過濾器、快接頭在高流量下形成瓶頸；

• 管線支撐與應力不當導致閥門內漏或密封失效。
  因此容量確定后，還要同步審查：主干管徑、閥組通徑、過濾器選型、調壓閥流量特性與安裝位置。容量與路徑是“一套系統”，不能割裂。

•


六、放空與安全：高壓系統要把“誤操作與超壓”寫進方案
高壓系統的風險點常來自誤操作與異常工況：閥誤關、下游堵塞、升溫受熱升壓等。儲罐容量越大，儲能越多，超壓事件的后果越需要被嚴肅對待。工程上應明確：

• 安全附件整定與排放去向

• 放空操作步驟與確認方式（殘壓釋放與驗證）

• 關鍵閥門的標識與隔離點

• 必要的聯鎖與報警（按項目風險評估）
  把這些固化為清單，系統才真正可控。




•
